Aufbau
Es gibt eine Videoanleitung von wermy, der einen oder den ersten GameBoy Zero gebaut hat. Aus den Videoanleitungen Teil 1, Teil 2 kann man dann auch schon einiges übernehmen muss es aber an seine Teile anpassen, was mir am Anfang etwas schwer gefallen ist. Er betreibt auch die Seite sudomod mit Wiki und Forum die einem helfen können beim Bau.


Vorbereitungen:
  • Stiftleiste entfernen
    Der Raspberry Pi Zero WH hat eine Stiftleiste, die ich für dieses Projekt leider nicht gebrauchen kann. Ich habe Sie daher abgelötet. Zuerst die Plastikhalterung mit einer Zange abgebrochen und dann jeden Stift einzeln rausgelötet. Wer es richtig machen will kauft sich gleich den Zero W ohne Stiftleiste.
  • USB-Hub entkernen
    Das USB-Hub muss vom Gehäuse und von den Anschlussbuchen befreit werden, wir brauchen die reine Platine um dort Kabel anzulöten und alles so flach wie möglich zu halten.
  • Soundkarte entkernen
    Wie beim USB-Hub muss auch die Soundkarte entkernt werden und das Gehäuse, sowie die Buchsen entfernt werden.
  • Arduino Software
    Die Tasten vom GameBoy werden über die Platine mit einem Arduino verbunden, der wiederrum den Tastendruck in ein Keyboard-Event umwandelt und dieses an den Raspberry Pi schickt, sodass RetroPi eine Action ausführt. Dazu benötigt der Arduino eine kleine Software, die per Arduino IDE auf den Microcontroller geladen werden muss.

Display Test:
Eine MicroSD Karte mit RetroPi bespielen und in den Raspberry Pi Zero einlegen. Das Display wie auf dem Schaltplan mit dem Pi verbinden und den Pi an Strom anschließen
Wenn alles gut gegangen ist, dann sollte das Display aufleuchten und RetroPi starten.

Zusammenbau:

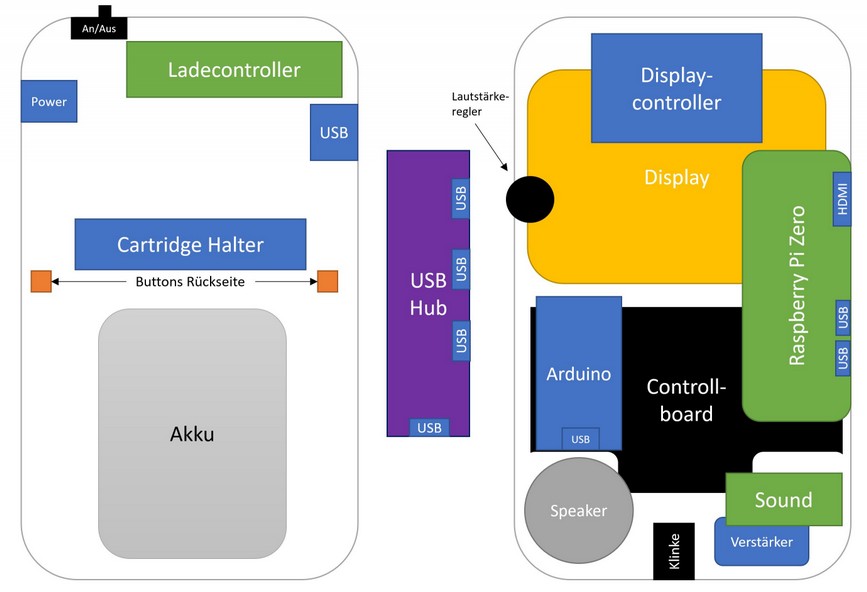

Der Zusammenbau war bei mir etwas chaotisch, ich habe nach Schaltplan des eBay Verkäufers versucht mich Schritt für Schritt dem Ziel zu nähern. Daher hab ich hier nochmal einen neuen Schaltplan erstellt, der hoffentlich einen besseren Überblick gibt.
Wärend des Baus muss man viel mit Heißkleber, Abstandsplatten und Isolierband arbeiten, am Besten ihr schaut euch dazu die Videos von wermy an. Außerdem musste bei mir noch die Rückseite des GameBoy Gehäuses bearbeitet werden damit das Akkupack und die Elektronik reinpasste. Einige Kabel habe ich am Anfang noch sehr lang gelassen um besser arbeiten zu können und sie erst kurz vor dem Zusammensetzten des Gehäuses gekürzt.
Ziel ist es die einzelenen Komponenten mit dem USB-Hub / Stromverteiler zu verbinden und zum Schluss den Akku + Elektronik mit dem Hub zu verbinden. Zwischendurch immer wieder testen, ob es funktioniert. Ich habe dazu eine Powerbank genutzt die ich mit dem USB-Hub verbunden habe.
