Stabilisierung
Jetzt geht es darum eine stabile Basis aufzubauen, dazu werden einige Teile gedruckt, die den Rahmen auf eine Bodenplatte befestigen und den Rahmen versteifen. Als Bodenplatte nutze ich einen IKEA Einlegeboden für das STUVA Schrankelement, man kann aber auch eine Siebdruckplatte nutzen oder einen anderen stabilen Untergrund.

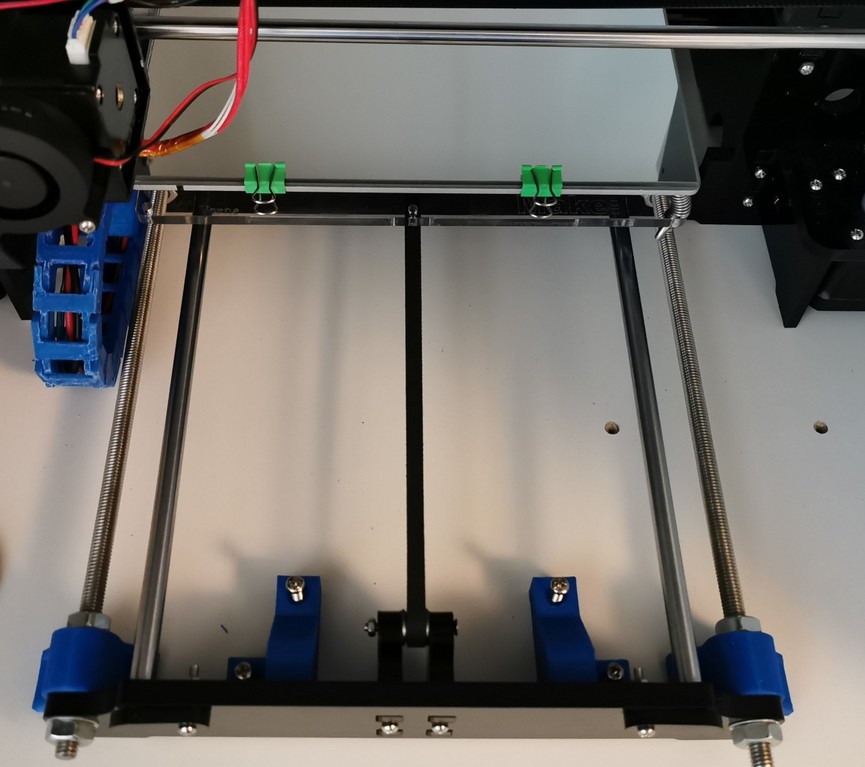

1. Drucker auf Bodenplatte fixieren
Die gedruckten Halter werden an den Gewindestanden befestigt und fixieren den Druckerrahmen auf der Bodenplatte. Dazu steckt man die Teile auf die Gewindestangen und fixiert sie mit der jeweiligen Mutter. Mit Holzschrauben befestigt man alle an der Bodenplatte. Der Druckrahmen sollte sich gegenüber der Grundplatte nicht mehr bewegen lassen.
2. Riemenspanner Y-Achse
Bevor wir den Riemenspanner nutzen drucken wir Stabilisierungen, die den Rahmen vor Verwindung beim Spannen der Y-Achse schützen. Der Riemenspanner muss nach dem Drucken viele Male „bewegt“ werden bis er sich geschmeidig bewegen lässt. Anschließend kann der Riemenspanner und die Stabilisierung für die Y-Achse angebracht werden. Stabilisierung direkt an den Acrylrahmen legen und mit Holzschrauben festschrauben. Umlenkrolle aus altem Teil entnehmen und in Riemenspanner einsetzten, dann kann der Riemen gespannt werden, spielfrei aber nicht zu fest.
Die Kugellager 608ZZ 8 x 22 x 7 mm müssen in alle gedruckten Lagerhalter eingepasst werden, wenn nötig etwas rumfeilen. Die Lagerhalter oben und unten gerade und mit etwas Druck einsetzten und anschließend die Wellenkuppler anschrauben.
Für die Absicherung des Heizbetts wird ein Kabelkanal installiert. Der Kabelkanal wird aus Einzelteilen aufgebaut und durch mehrfaches bewegen geschmeidig gemacht. Der Kanal verhindert, dass die Kabel irgendwo festklemmen, stabil laufen und das der Stecker am Heizbett entlastet wird.
